Ombouwmogelijkheden: van standaardbanden naar smalle banden en cultuurbanden
Aan de hand van een praktijkvoorbeeld laten wij u graag zien waar u allemaal rekening mee moet houden bij het ombouwen van een landbouwtrekker naar smallere banden. De afmetingen en gegevens van de genoemde banden zijn allemaal terug te vinden in het technische gedeelte van het Heuver Landbouwbandenboek. Uiteraard kijken we daarbij ook naar de bijbehorende velgen.

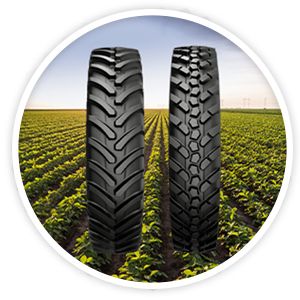

Smalle cultuurbanden (smalle tractorbanden)
Ombouw naar cultuurbanden
De vragen die vooraf gesteld moeten worden bij de ombouw naar smalle banden, zijn:
-
Welke tractor betreft het (precieze aanduiding van het merk en type)?
-
Welke banden zijn er gemonteerd (standaard af fabriek)?
-
Welke breedte moeten de gewenste cultuurbanden hebben?
-
Wat is de gewenste spoorbreedte voor de tractor?
De bijbehorende antwoorden zijn in dit voorbeeld:
-
Fendt 724 Vario S4 / met een vaste achteras
-
Standaardbanden: 540/65R30 en 650/65R42 Trelleborg TM800
-
Gewenste bandbreedte: 380 mm (voor en achter)
-
Gewenste spoorbreedte: 2000 mm
Werkwijze bij de ombouw
Op basis van deze informatie gaan we als volgt te werk. Allereerst verzamelen we de technische gegevens van de tractor (asbreedte, steekcirkel, overbrengingsverhouding, enzovoort). Daarnaast kijken we als eerste oriëntatie in de ombouwtabel, wanneer de meest geschikte bandencombinatie niet direct bekend is.
Vervolgens nemen we de volgende stappen.
Stap 1: diameter van de achterbanden
De achterband 650/65R42 Trelleborg TM800 heeft een diameter van 1927 mm. Deze diameter (plus een kleine marge) nemen we als uitgangspunt om een passende band met een breedte van 380 mm te vinden. In dit geval kiezen we voor de achteras een 380/90R50 Barkley BLA08, met een diameter van 1954 mm.
Stap 2: bepalen van de juiste voorband op basis van voorloop
Om op basis van de voorloop de juiste voorband te bepalen, hebben we de overbrengingsverhouding van de landbouwtrekker nodig. Voor de Fendt 724 Vario S4 bedraagt deze 1,3222.
Voorloop is het snelheidsverschil tussen de voor- en achteras en wordt bepaald door de verhouding tussen de afrolomtrek van de banden. De 380/90R50 Barkley BLA08 heeft een afrolomtrek van 5808 mm, wat bepalend is voor het correct berekenen van de voorloop.
Door de afrolomtrek van de achterband te delen door de overbrengingsverhouding, ontstaat de minimale afrolomtrek voor de voorband:
5808 mm / 1,3222 = 4392 mm
In dit voorbeeld gaan we ervan uit dat de gewenste voorloop tussen 0% en 3% ligt.
4392 mm + 3% = 4525 mm
De voorband moet dus een afrolomtrek hebben tussen 4392 mm en 4525 mm. In dit geval komen we uit bij de 380/85R34 Barkley BLA01, met een afrolomtrek van 4518 mm.

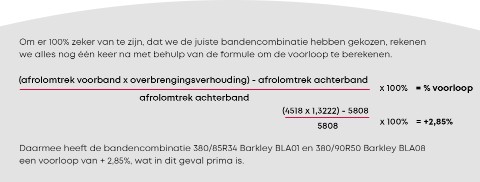

Voorloopberekening bij ombouw naar smalle banden
Nu de juiste banden zijn bepaald, zoeken we de bijbehorende velgen met de juiste ET-waarde, zodat de gewenste spoorbreedte van 2000 mm wordt bereikt.
Vooras
-
Band: 380/85R34 Barkley BLA01
-
Aanbevolen velg: W12x34
-
Asbreedte tractor: 1900 mm
-
Gewenste spoorbreedte: 2000 mm
Dit betekent dat de wielen aan beide zijden 50 mm naar buiten moeten. Hiervoor zijn velgen nodig met een ET-waarde van -50.
De steekcirkel is: 10 / 281 / 335 / 22 mm, cylindrisch.
Achteras
-
Band: 380/90R50 Barkley BLA08
-
Aanbevolen velg: TW13x50
-
Asbreedte tractor: 1840 mm
-
Gewenste spoorbreedte: 2000 mm
Hier moeten de wielen aan beide zijden 80 mm naar buiten, waarvoor velgen met een ET-waarde van -80 nodig zijn.
De steekcirkel is: 10 / 281 / 335 / 24 mm, cylindrisch.
Samenvatting nieuwe band-op-wielcombinatie
Alles samenvattend resulteert dit in de volgende band-op-wielcombinatie voor deze landbouwtrekker, waarbij voorloop, afrolomtrek en spoorbreedte correct op elkaar zijn afgestemd:
-
380/85R34 Barkley BLA01 op velg W12x34 ET -50
-
380/90R50 Barkley BLA08 op velg TW13x50 ET -80
